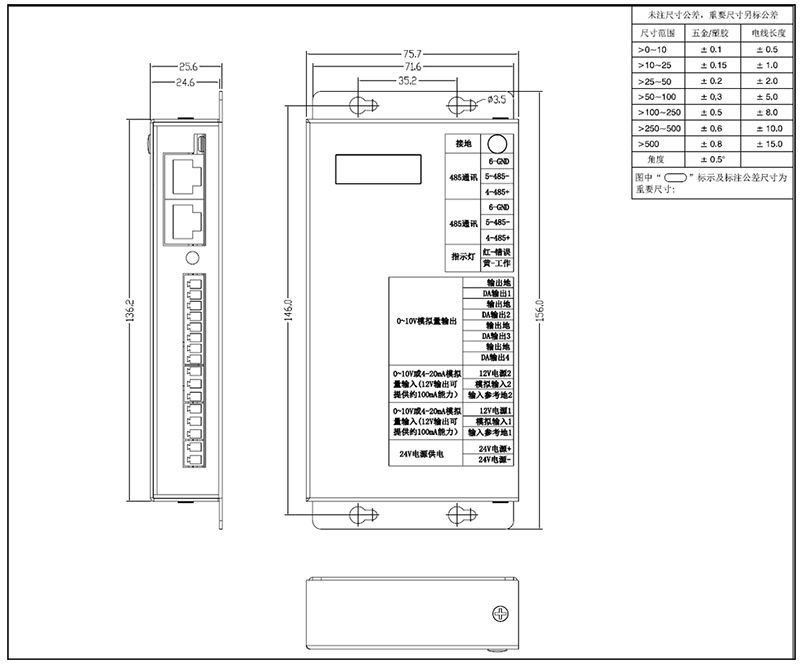

 九州酷游(ku游)模擬量板外觀尺寸:

端口定義:
接地  | 接大地  |
485通訊  | 6-GND  |
5-485-  | |
4-485+  | |
485通訊  | 6-GND  |
5-485-  | |
4-485+  | |
指示燈  | 紅-錯誤  |
黃-工作  | |
0~10V模擬量輸出  | 輸出地  |
DA輸出1  | |
輸出地  | |
DA輸出2  | |
輸出地  | |
DA輸出3  | |
輸出地  | |
DA輸出4  | |
0-10V或4-20mA模擬量輸入(12V輸出可給予約100mA能力)  | 12V電源2  |
模擬輸入2  | |
輸入?yún)⒖嫉?  | |
0-10V或4-20mA模擬量輸入(12V輸出可給予約100mA能力)  | 12V電源1  |
模擬輸入1  | |
輸入?yún)⒖嫉?  | |
24V電源供電  | 24V電源正  |
24V電源負  |
